巨川電氣YD2050系列智能電力測控儀

YD2050多用戶電能表適用于居民小區及企事單位、學校集體宿舍、家屬宿舍的用電計量管理。它具有集中安裝、分戶計量、循環顯示、有效防止竊電行為等特點。各用戶用電量可通過手持抄表器現場抄表或通過RS-485接口、數據收發器，由主管計算機集中抄表、集中管理。為現代化用電計量管理提供了新的手段。
一、主要技術參數
　　1、標定電流：5(20)A，10(40)A，20(80)A
　　2、精度：±1%，±2%
　　3、顯示切換時間：3.0秒
　　4、使用環境濕度：-40℃～+50℃
　　5、工作電壓：AC160～252V
　　6、體積：長×寬×高=415×240×130mm
　　7、表頭重量：約7kg

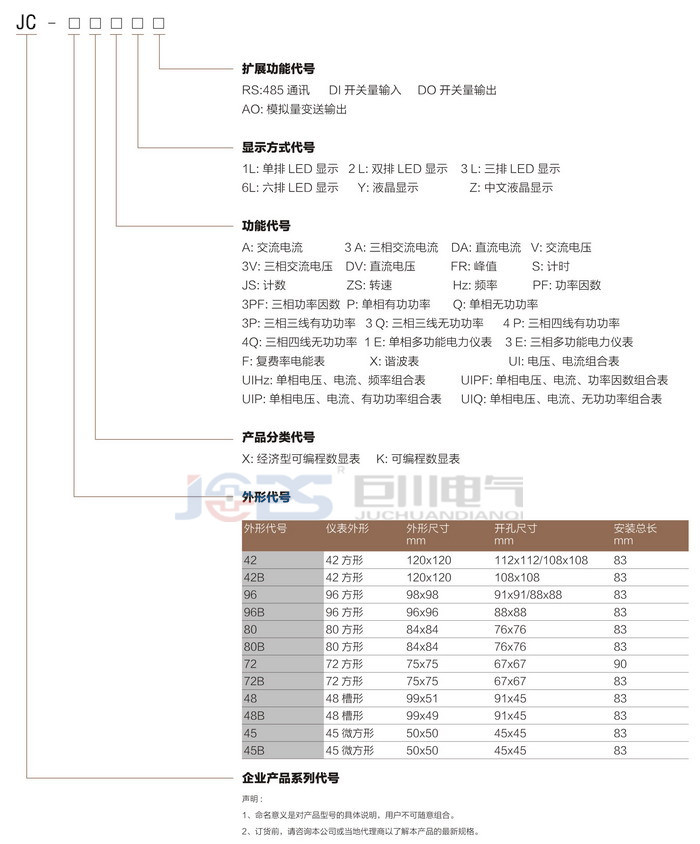

二、規格型號

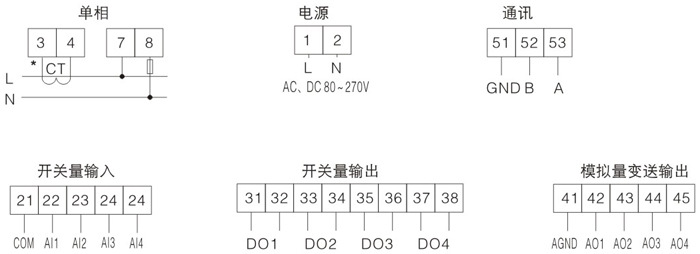

 三、安裝
　　安裝時，將三相四線制的A、B、C三相通過三相空氣開關接入該表的相線輸入端U1、U2、U3，零線接入該表的零線輸入端U0，相線通過該表后，從電表上、下側的接線端輸出，分別通過每戶空氣開關進入用戶(注：YD2050型，分別對應32,28,20個端子輸出)，一個電表所計量用戶共用一根零線，示意圖如圖2所示。線路原理圖如圖3所示。
四、版面
　　在電表的前面板上有8位LED顯示器、下側面有工作/檢定選擇鎖I和清零鎖II、RS-485接口，脈沖輸出端口、控制端口，如圖2所示。
　　8位LED顯示器的顯示信息為：前兩位為用戶代號，對應于32戶、24戶等分別為01～32、01～24循環顯示，后6位顯示的是用戶用電量，所顯示的用電量與用戶號相對應，最高顯示用電度數為9999.99度，顯示為循環顯示，每3.0秒切換一戶。
　　鎖I(左下角)為“工作/檢定”選擇開關，當鑰匙處于“紅點”位置時為正常工作狀態。(注：電能表在工作時鑰匙一定要處在“紅點”位置。當需要對電能表進行檢定時應將鑰匙處于“綠點”位置。這時固定顯示某一用戶的用電量，具體操作詳見[五、檢定])。
　　鎖II(右下角)為清零鎖，當安裝或抄表完畢后需要清零而重新計量時，產先拉下電源開關，然后將鎖II打開(鑰匙處于“綠點”位置)合上電源，直到顯示器顯示01****時，將鎖鑰匙重新?lián)芑氐?ldquo;紅點”位置。單片機已自動將各個用戶用電量全部清零，并進入正常計數階段。
　　切記：正常工作時，鎖I和鎖II都要放在“紅點”位置

 五、檢定
　　出廠檢定或使用一段時間后對訪表進行檢定時，將鎖I(左下角)，撥至檢定一邊，這時，可以檢定由LED顯示器所顯示用戶的計量精度。
　　檢定前，先參考規格型號找出不同戶數所對應的相線，以此相線為相應電流輸入端，T1-T24為對應24戶用戶的電流輸出端；此相線與U0兩端為電壓輸入端。檢定時U1、U0兩端應接入220V交流電壓，檢定中，由脈沖輸出端口向外接標準表發脈沖，脈沖常數為1000個/kW.H。當一用戶檢定完畢后，將鎖I撥至“紅點”一邊，將顯示的用戶號切換到下一用戶再撥至“綠點”一邊，則可對另一戶進行檢定。全部檢定完畢后，將鎖I撥到“紅點”一邊，則電能表進入正常巡測計量。
　　注意：檢定完畢后，一定要將鎖I撥到“紅點”一邊，否則電能表不能正常計量。
